从零到一:如何构建一个基于知识图谱的智能问答助手?

如何利用图数据库从0-1构建一个特定领域问答助手?本文手把手带你构建一个简易版的篮球领域智能问答机器人。

「问答机器人」在我们日常生活中并不少见到 :比如在一些电商客服、智能问诊、技术支持等人工输入与沟通界面的场景下,机器人“智能”问答系统一定程度上可以在无需人力、不需要耗费终端用户心智去做知识库、商品搜索、科室选择等等的情况下实时给出问题答案。

问答机器人系统背后的技术有多重可能:

  • 基于检索,全文搜索接近的问题
  • 基于机器学习阅读理解
  • 基于知识图谱(Knowledge-Based Question Answering system: KBQA)
  • 其他

基于知识图谱构建问答系统在以下三个情况下很有优势:

  • 对于领域类型是结构化数据场景:电商、医药、系统运维(微服务、服务器、事件)、产品支持系统等,其中作为问答系统的参考对象已经是结构化数据;
  • 问题的解答过程涉及多跳查询,比如“姚明的妻子今年是本命年吗?”,“你们家的产品 A 和 A+ 的区别是什么?”;
  • 为了解决其他需求(风控、推荐、管理),已经构建了图结构数据、知识图谱的情况。

为了方便读者最快速了解如何构建 KBQA 系统,我写了非常简陋的小 KBQA 项目,在本文中,我会带领大家从头到尾把它搭起来。

💡:这个小项目叫做 Siwi,它的代码就在 GitHub 上:github.com/wey-gu/nebula-siwi

Siwi 的发音是:/ˈsɪwi/ 或者叫:思二为 ,它是一个能解答 NBA 相关问题的机器人。

我们开始吧。

KBQA 用一句话说就是把问题解析、转换成在知识图谱中的查询,查询得到结果之后进行筛选、翻译成结果(句子、卡片或者任何方便人理解的答案格式)。

💡:知识图谱的构建实际上是非常重要的过程,在本文中,我们专注在串起来 KBQA 系统的骨架,我们假设需求是基于一个已经有的图谱之上,为其增加一个 QA 系统。

「问题到图谱查询的转换」有不同的方法可以实现。

  • 可以是对语义进行分析:理解问题的意图,针对不同意图匹配最可能的问题类型,从而构建这个类型问题的图谱查询,查得结果;
  • 也可以是基于信息的抽取:从问题中抽取主要的实体,在图谱中获取实体的所有知识、关系条目(子图),再对结果根据问题中的约束条件匹配、排序选择结果。

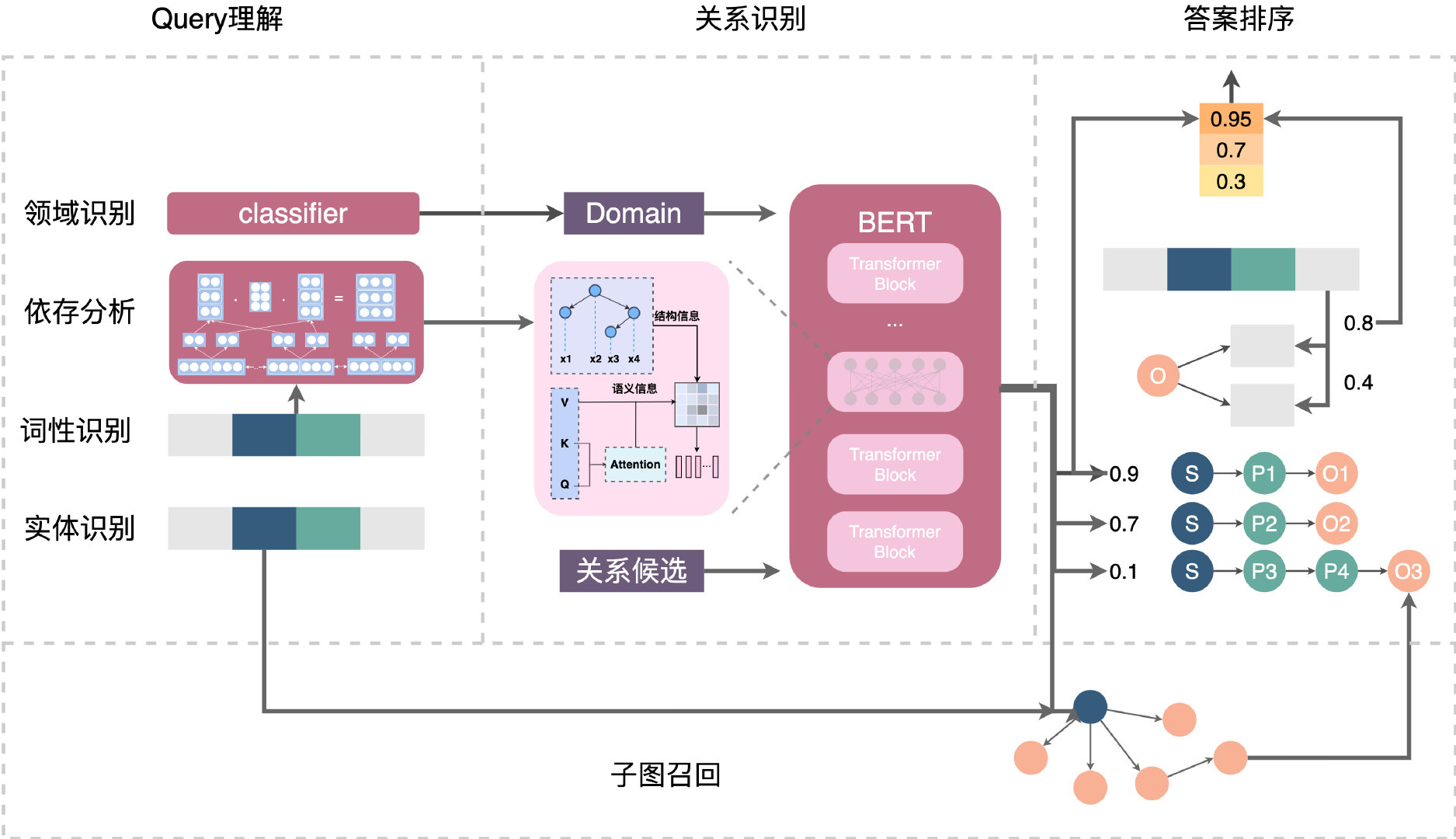

💡:美团技术团队在这篇文章里分享了他们的真实世界实践,下图是美团结合了机器学习和 NLP 的方案。

https://tva1.sinaimg.cn/large/008i3skNly1gw13r5dsw2j31g30u0430.jpg

而在 Siwi 里,我们一切从简,单独选择了语义分析这条路,它的特点是需要人为去标注或者编码一些问题类型的查询方式,但实际上在大多数场景下,尤其单一领域图谱的场景下反而是轻量却效果不差的方案,也是一个便于新手理解 KBQA 的合适的入门方式。

除了核心的问答部分,我还为 Siwi 增加了语音识别和语音回答(感谢浏览器接口标准的发展)的功能,于是,这个项目的结构和问答调用流程就是这样的了:一个语音问题自上而下分别经过三个部分:

  • 基于网页的 Siwi Frontend 语音、文字问答界面
  • Python Flask 实现的 Siwi Backend/API 系统
  • Nebula Graph 开源分布式高性能图数据库之上的知识图谱
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
┌────────────────┬──────────────────────────────────────┐
│                │                                      │
│                │  Speech                              │
│     ┌──────────▼──────────┐                           │
│     │            Frontend │   Siwi, /ˈsɪwi/           │
│     │ Web_Speech_API      │   A PoC of                │
│     │                     │   Dialog System           │
│     │ Vue.JS              │   With Graph Database     │
│     │                     │   Backed Knowledge Graph  │
│     └──────────┬──────────┘                           │
│                │  Sentence                            │
│   ┌────────────┼──────────────────────────────┐       │
│   │            │              Backend         │       │
│   │ ┌──────────▼──────────┐                   │       │
│   │ │ Web API, Flask      │   ./app/          │       │
│   │ └──────────┬──────────┘                   │       │
│   │            │  Sentence    ./bot/          │       │
│   │ ┌──────────▼──────────┐                   │       │
│   │ │ Intent matching,    │   ./bot/classifier│       │
│   │ │ Symentic Processing │                   │       │
│   │ └──────────┬──────────┘                   │       │
│   │            │  Intent, Entities            │       │
│   │ ┌──────────▼──────────┐                   │       │
│   │ │ Intent Actor        │   ./bot/actions   │       │
│   └─┴──────────┬──────────┴───────────────────┘       │
│                │  Graph Query                         │
│     ┌──────────▼──────────┐                           │
│     │ Graph Database      │    Nebula Graph           │
│     └─────────────────────┘                           │
└───────────────────────────────────────────────────────┘

💡:图数据库相比于其他知识图谱存储系统来说,因为其设计专注于数据内的数据关系,非常擅长实时获取海量数据下实体之间的复杂关联关系。

Nebula Graph 的原生分布式设计和 share-nothing 架构使得它擅长于巨大数据量和高并发读写的场景,加上它的开源社区特别活跃,已经被国内很多团队用于支撑生产上的各种业务,这里有一些他们分享的选型、落地实践。

Siwi 构建于一个篮球相关的知识图谱之上,它其实是 Siwi 采用的开源分布式图数据库 Nebula Graph 社区的官方文档里的示例数据集

在这个非常简单的图谱之中,只有两种点:

  • player,球员
  • team,球队

两种关系:

  • serve 服役于(比如:姚明 -服役于-> 休斯顿火箭)
  • follow 关注 (比如:姚明 -关注-> 奥尼尔)

💡:这个数据集在 Nebula 社区上有一个 在线体验 环境,任何人都无需登录,通过Nebula Graph Studio 可视化探索篮球图谱。

下图就是这个图谱的可视化探索截图,可以看到左边的中心节点勇士队(Warriors)有杜兰特(Durant)还有其他几个队员在其中服役(serve);除了服役之外,还可以看到队员和队员之中也有关注(follow)的关系存在。

https://nebula-website-cn.oss-cn-hangzhou.aliyuncs.com/nebula-website/images/demo/demo1.png

有了这个知识图谱,咱们接下来就在它之上搭一个简单的基于语法解析的 QA 系统吧😁。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
┌────────────┼──────────────────────────────┐
│            │              Backend         │
│ ┌──────────▼──────────┐                   │
│ │ Web API, Flask      │   ./app/          │
│ └──────────┬──────────┘                   │
│            │  Sentence    ./bot/          │
│ ┌──────────▼──────────┐                   │
│ │ Intent matching,    │   ./bot/classifier│
│ │ Symentic Processing │                   │
│ └──────────┬──────────┘                   │
│            │  Intent, Entities            │
│ ┌──────────▼──────────┐                   │
│ │ Intent Actor        │   ./bot/actions   │
└─┴──────────┬──────────┴───────────────────┘
             │  Graph Query
  ┌──────────▼──────────┐
  │ Graph Database      │    Nebula Graph
  └─────────────────────┘

如上图的设计流程,Siwi 的后端部分需要接收问句,处理之后访问知识图谱(图数据库),然后将处理结果返回给用户。

对于请求,就简单地用 Flask 作为 web server 来接收 HTTP 的 POST 请求:

💡:还不熟悉 Flask 的同学,可以在 freeCodeCamp 上搜索一下,有一些不错的课程哈。

下边的代码就是告诉 Flask :

  1. 如果用户发过来 http://<server>/query 的 POST 请求,提的问题就在请求的 body 里的 question 的 Key 之下。
  2. 取得问题之后,调用把请求传给 siwi_botquery(),得到 answer

代码段:src/siwi/app/__init__.py

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
#...
from siwi.bot import bot

#...
@app.route("/query", methods=["POST"])
def query():
    request_data = request.get_json()
    question = request_data.get("question", "") # <----- 1.
    if question:
        answer = siwi_bot.query(
            request_data.get("question", ""))   # <----- 2.
    else:
        answer = "Sorry, what did you say?"
    return jsonify({"answer": answer})

接下来我们来实现 siwi_bot,真正处理提问的逻辑。

1
2
3
4
5
6
7
8
9
│            │  Sentence    ./bot/          │
│ ┌──────────▼──────────┐                   │
│ │ Intent matching,    │   ./bot/classifier│
│ │ Symentic Processing │                   │
│ └──────────┬──────────┘                   │
│            │  Intent, Entities            │
│ ┌──────────▼──────────┐                   │
│ │ Intent Actor        │   ./bot/actions   │
└─┴──────────┬──────────┴───────────────────┘

前边提到过,KBQA 基本上是

a. 把问题解析、转换成在知识图谱中的查询

b. 查询得到结果之后进行筛选、翻译成结果

这里,我们把 a. 的逻辑放在 classifier 里,b. 的逻辑放在 actions(actor) 里。

a. HTTP 请求的问题句子 sentence 传过来,用 classifier 解析它的意图和句子实体

b. 用意图和句子实体构造 action,并链接图数据库执行,获取结果。

代码段:src/siwi/bot/bot/__init__.py

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
from siwi.bot.actions import SiwiActions
from siwi.bot.classifier import SiwiClassifier


class SiwiBot():
    def __init__(self, connection_pool) -> None:
        self.classifier = SiwiClassifier()
        self.actions = SiwiActions()
        self.connection_pool = connection_pool

    def query(self, sentence):
        intent = self.classifier.get(sentence) # <--- a.
        action = self.actions.get(intent)      # <--- b.
        return action.execute(self.connection_pool)

首先咱们来进一步实现一下 SiwiClassifier 吧。

classifier 需要在 get(sentence) 方法里将句子中的实体和句子的意图解析、分类出来。通常来说,这里是需要借助机器学习、NLP去分词、分类实现的,这里只是为了展示这个过程实际上只是各种 if/ else

我们这里实现了三类意图的问题:

  • 关系(A,B):获得 A 和 B 在图谱中的关系路径,比如姚明和湖人队的关系是?
  • 服役情况:比如乔纳森在哪里服役?
  • 关注情况:比如邓肯关注了谁?

❓ 开放问题:

如果看教程的你觉得这几个问题太没意思了,这里留一个开放问题,你可以在 Siwi 里帮我们实现:「共同好友(A,B)获得 A 和 B 的一度共同好友」这个意图(或者更酷的其他句子)么?欢迎来 Github:github.com/wey-gu/nebula-siwi/ 提 PR 哦,看看谁先实现。

代码片段:src/siwi/bot/classfier/__init__.py

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
class SiwiClassifier():
    def get(self, sentence: str) -> dict:
        """
        Classify Sentences and Fill Slots.
        This should be done by NLP, here we fake one to demostrate
        the intent Actor --> Graph DB work flow.

        sentense:
          relation:
            - What is the relationship between Yao Ming and Lakers?
            - How does Tracy McGrady and Lakers connected?
          serving:
            - Which team had Jonathon Simmons served?
          friendship:
            - Whom does Tim Duncan follow?
            - Who are Tracy McGrady's friends?

        returns:
        {
            "entities": entities,
            "intents": intents
        }
        """
        entities = self.get_matched_entities(sentence)
        intents = self.get_matched_intents(sentence)
        return {
            "entities": entities,
            "intents": intents
        }

这里,我把匹配的规则(等价于 if else…)写在了 src/siwi/bot/test/data 之下的 YAML 文件里,这样增加 classifier 之中新的规则只需要更新这个文件就可以了:

1
2
3
4
5
6
def load_entity_data(self) -> None:
    # load data from yaml files
    module_path = f"{ siwi.__path__[0] }/bot/test/data"
    #...
    with open(f"{ module_path }/intents.yaml", "r") as file:
        self.intents = yaml.safe_load(file)["intents"]

对于每一个意图来说:

  • intents.<名字> 代表名字
  • 名字之后的 action 代表后边在要实现的相应的 xxxAction 的类
    • 比如 RelationshipAction 将是用来处理查询关系(A,B)这样的问题的 Action 类
  • keywords 代表在句子之中匹配的关键词
    • 比如问句里出现 serve,served,serving 的字眼的时候,将会匹配服役的问题

💡:写 if else 条件来对应意图是不容易的,因为不同意图不可能没有关键词相交的情况,我们的实现只是一个非常简陋、不严谨的方式。在实际场景下,训练模型去做匹配效果会更好,有意思的是,那些做的比较好的模型的输入和我们的 YAML 的格式是很类似的。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
---
intents:
  fallback:
    action:
      FallbackAction
    keywords: []
  relationship:
    action:
      RelationshipAction
    keywords:
      - between
      - relation
      - relationship
      - related
      - connect
      - correlate
  serve:
    action:
      ServeAction
    keywords:
      - serve
      - served
      - serving
  friend:
    action:
      FollowAction
    keywords:
      - follows
      - followed
      - follow
      - friend
      - friends

类似的,实体识别的部分本质上也是 if else,只不过这里利用到了**Aho–Corasick算法**来帮助搜索实体,在生产(非玩具)的情况下,应该用 NLP 里的分词的方法来做。

💡:大家可以去了解一下这个 AC自动机算法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
def setup_entity_tree(self) -> None:
    self.entity_type_map.update({
        key: "player" for key in self.players.keys()
        })
    self.entity_type_map.update({
        key: "team" for key in self.teams.keys()
        })

    self.entity_tree = ahocorasick.Automaton()
    for index, entity in enumerate(self.entity_type_map.keys()):
        self.entity_tree.add_word(entity, (index, entity))
    self.entity_tree.make_automaton()

#...

def get_matched_entities(self, sentence: str) -> dict:
    """
    Consume a sentence to be matched with ahocorasick
    Returns a dict: {entity: entity_type}
    """
    _matched = []
    for item in self.entity_tree.iter(sentence):
        entities_matched.append(item[1][1])
    return {
        entity: self.entity_type_map[entity] for entity in _matched
    }

至此,我们的 SiwiClassifier.get(sentence) 已经能返回解析、分类出来的意图和实体了,这时候,它们会被传给 Actions 来让 siwi bot 知道如何去执行知识图谱的查询啦!

还记得前边的 bot 代码里,最后一步,图谱查询的动作是这么被构造的:

action = self.actions.get(intent)

现在咱们就把它实现一下:

  1. 在前边提到过的 intents.yaml 里获取这个意图里配置的意图的类名称

  2. 导入相应的 Action 类

代码段:src/bot/actions/__init__.py

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
class SiwiActions():
    def __init__(self) -> None:
        self.intent_map = {}
        self.load_data()

    def load_data(self) -> None:
        # load data from yaml files
        module_path = f"{ siwi.__path__[0] }/bot/test/data"

        with open(f"{ module_path }/intents.yaml", "r") as file:
            self.intent_map = yaml.safe_load(file)["intents"]

    def get(self, intent: dict):
        """
        returns SiwiActionBase
        """
        if len(intent["intents"]) > 0:
            intent_name = intent["intents"][0]
        else:
            intent_name = "fallback"

        cls_name = self.intent_map.get(
            intent_name).get("action") #-------> 1.
        action_cls = getattr(          #-------> 2.
            importlib.import_module("siwi.bot.actions"), cls_name)
        action = action_cls(intent)
        return action

最后,我们来实现其中一个Action 类,比如 RelationshipAction 对应的代码如下:

  1. 根据提供的 A 和 B,构造并执行图数据库之中的 FIND PATH
  2. FIND PATH 的结果进行解析,通过 as_path() 方法的封装,获得 path 类型的数据,并处理一个句子返回给用户

💡:FIND PATH 就是字面意思的查找路径,这里有详细的解释哦。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
class RelationshipAction(SiwiActionBase):
    """
    USE basketballplayer;
    FIND NOLOOP PATH
    FROM "player100" TO "team204" OVER * BIDIRECT UPTO 4 STEPS;
    """
    def __init__(self, intent):
        print(f"[DEBUG] RelationshipAction intent: { intent }")
        super().__init__(intent)
        try:
            self.entity_left, self.entity_right = intent["entities"]
            self.left_vid = self._vid(self.entity_left)
            self.right_vid = self._vid(self.entity_right)
        except Exception:
            print(
                f"[WARN] RelationshipAction entities recognition Failure "
                f"will fallback to FallbackAction, "
                f"intent: { intent }"
                )
            self.error = True

    def execute(self, connection_pool) -> str:
        self._error_check()
        query = (
            f'USE basketballplayer;'
            f'FIND NOLOOP PATH '
            f'FROM "{self.left_vid}" TO "{self.right_vid}" '
            f'OVER * BIDIRECT UPTO 4 STEPS;'
            )
        print(
            f"[DEBUG] query for RelationshipAction :\n\t{ query }"
            )
        with connection_pool.session_context("root", "nebula") as session:
            result = session.execute(query)        #--------------------> 1.

        if not result.is_succeeded():
            return (
                f"Something is wrong on Graph Database connection when query "
                f"{ query }"
                )

        if result.is_empty():
            return (
                f"There is no relationship between "
                f"{ self.entity_left } and { self.entity_right }"
                )
        path = result.row_values(0)[0].as_path()    #-------------------> 2.
        relationships = path.relationships()
        relations_str = self._name(
            relationships[0].start_vertex_id().as_string())
        for rel_index in range(path.length()):
            rel = relationships[rel_index]
            relations_str += (
                f" { rel.edge_name() }s "
                f"{ self._name(rel.end_vertex_id().as_string()) }")
        return (
            f"There are at least { result.row_size() } relations between "
            f"{ self.entity_left } and { self.entity_right }, "
            f"one relation path is: { relations_str }."
            )

至此,咱们就已经实现了后端的所有功能,我们可以把它启动起来试试了!

我们在 Nebula Graph 里建立(导入数据)一个篮球的知识图谱。

💡:在导入数据之前,请先部署一个 Nebula Graph 集群。最简便的部署方式是使用 Nebula-UP 这个小工具,只需要一行命令就能在 Linux 机器上同时启动一个 Nebula Graph 核心和可视化图探索工具 Nebula Graph Studio。如果你更愿意用 Docker 部署,请参考这个文档

本文假设我们使用 Nebula-UP 来部署一个 Nebula Graph:

1
curl -fsSL nebula-up.siwei.io/install.sh | bash

之后,我们会看到这样的提示:

https://github.com/wey-gu/nebula-up/raw/main/images/nebula-up-demo-shell.png

按照提示,我们可以通过这个命令进入到有 Nebula Console 的容器里:

💡:Nebula Console 是命令行访问 Nebula Graph 图数据库的客户端,支持 Linux,Windows 和 macOS,下载地址:这里

1
~/.nebula-up/console.sh

然后,在 # 的提示符下就表示我们进来了,我们在里边可以执行:

1
nebula-console -addr graphd -port 9669 -user root -p nebula

这样就表示我们连接上了 Nebula Graph 图数据库:

1
2
3
4
/ # nebula-console -addr graphd -port 9669 -user root -p nebula
Welcome to Nebula Graph!

(root@nebula) [(none)]>

在这里,我们就可以通过 nGQL 去操作 Nebula Graph,不过我们先退出来,执行 exit

1
2
3
4
(root@nebula) [(none)]> exit

Bye root!
Fri, 31 Dec 2021 04:11:28 UTC

我们在这个容器内把基于 nGQL 语句的数据下载下来:

1
/ # wget https://docs.nebula-graph.io/2.0/basketballplayer-2.X.ngql

然后通过 Nebula Console 的 -f <file_path> 把数据导入进去:

1
nebula-console -addr graphd -port 9669 -user root -p nebula -f basketballplayer-2.X.ngql

至此,我们就启动了一个 Nebula Graph 图数据库,还在里边加载了篮球的知识图谱!

💡:还记得前边我们提到的 在线体验 环境么?现在,我们可以在这个利用 Nebula-UP 部署了 Nebula 的环境里启动自己的 Nebula Studio 啦,按照上边 Nebula-UP 的提示:http://<本机IP>:7001 就是它的地址,然后大家可以参考文档在线体验介绍去了解更多。

https://nebula-website-cn.oss-cn-hangzhou.aliyuncs.com/nebula-website/images/demo/demo1.png

大家可以直接 clone 我的代码:git clone https://github.com/wey-gu/nebula-siwi/

然后安装、启动 Siwi Backend:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
cd nebula-siwi

# Install dependencies
python3 -m pip install -r src/requirements.txt

# Install siwi backend
python3 -m build

# Configure Nebula Graph Endpoint
export NG_ENDPOINTS=127.0.0.1:9669

# Run Backend API server
gunicorn --bind :5000 wsgi --workers 1 --threads 1 --timeout 60

启动之后,我们可以另外开窗口,通过 cURL 去发起问题给 backend,更多细节大家可以参考 GitHub 上的 README:

https://github.com/wey-gu/nebula-siwi/raw/main/images/backend-demo.webp

至此,我们已经写好了 QA 系统的重要的代码啦,大家是不是对一个 KBQA 的构成有了更清晰的概念了呢?

接下来,我们为它增加一个界面!

我们利用 Vue Bot UI 这个可爱的机器人界面的 Vue 实现可以很容易构造一个

代码段:src/siwi/frontend/src/App.vue

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
<template>
  <div id="app">
    <VueBotUI
      :messages="msg"
      :options="botOptions"
      :bot-typing="locking"
      :input-disable="locking"
      @msg-send="msgSender"
    />
  </div>
</template>
<script>
import { VueBotUI } from 'vue-bot-ui'

https://github.com/wey-gu/nebula-siwi/raw/main/src/siwi_frontend/images/demo.webp

注意到那个小飞机按钮了吧,它是发出问题请求的按键,我们要在按下它的时候对后端做出请求。

这部分用到了Axios,它是浏览器里访问其他地址的 HTTP 客户端。

  1. 在按下的时候,@msg-send="msgSender" 会触发 msgSender()
  2. msgSender()去构造axios.post(this.apiEndpoint, { "question": data.text }) 的请求给 Siwi 的后端
  3. 后端的结果被 push() 到界面的聊天消息里,渲染出来 this.msg.push()

代码段:src/siwi/frontend/src/App.vue

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
<template>
  <div id="app">

     <VueBotUI
      :messages="msg"
      :options="botOptions"
      :bot-typing="locking"
      :input-disable="locking"
      @msg-send="msgSender"         ---------------- 1.
    />
  </div>
</template>

<script>
import { VueBotUI } from 'vue-bot-ui'
import axios from "axios";

export default {
  name: 'App',
  components: {
    VueBotUI,
  },
  methods: {
    msgSender(data) {
      this.msg.push({
        agent: "user",
        type: "text",
        text: data.text,
      });

      this.locking = true;

      axios.post(this.apiEndpoint, { "question": data.text }).then((response) => {
        console.log(response);   ----------------- 2.

        this.msg.push({          ----------------- 3.
          agent: "bot",
          type: "text",
          text: response.data.answer,
        });

        this.synthText = response.data.answer;
        this.agentSpeak = true;

        this.locking = false;
      });
    },
  }
}

现在,我们已经有了一个图形界面的机器人啦,不过,更进一步,我们可以利用现代浏览器的接口,实现语音识别和机器人说话!

我们借助于 Vue Web Speech, 这个语音 API 的 VueJS 的绑定,可以很容易在按下 🎙️ 的时候接收人的语音,并把语音转换成文字发出去,在回答被返回之后,它(还是他/她😁?)也会把回答的句子读出来给用户。

  1. record🎙️ 被按下之后,变成 👂
  2. 触发 onResults() 监听
  3. 把返回结果发给 this.synthText 合成器,准备读出
  4. <vue-web-speech-synth> 把语音读出

代码段:src/siwi/frontend/src/App.vue

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
<template>
  <div id="app">
    <button id="mic_btn" @click="record = !record">
        {{record?'👂':'🎙️'}}      --------------------------> 1.
    </button>

    <vue-web-speech
      v-model="record"
      @results="onResults"       --------------------------> 1.
      @unrecognized="unrecognized"
    >
    </vue-web-speech>

...
    <vue-web-speech-synth
      v-model="agentSpeak"
      :voice="synthVoice"
      :text="synthText"
      @list-voices="listVoices"  --------------------------> 4.
    />

  </div>
</template>

<script>
import { VueBotUI } from 'vue-bot-ui'
import axios from "axios";

export default {
  name: 'App',
  components: {
    VueBotUI,
  },
  onResults (data) {             -------------------------> 2.
      this.results = data;
      this.locking = true;

      this.msg.push({
        agent: "user",
        type: "text",
        text: data[0],
      });

      this.locking = true;
      console.log(data[0]);
      axios.post(this.apiEndpoint, { "question": data[0] }).then((response) => {
        console.log(response.data);

        this.msg.push({
          agent: "bot",
          type: "text",
          text: response.data.answer,
        });

        this.synthText = response.data.answer;  ----------> 3.
        this.agentSpeak = true;
      });
      this.locking = false;
    },
  }
}
</script>

至此,我们已经学会了搭建自己的第一个 KBQA:知识图谱驱动的问答系统。

回顾下它的代码结构:

  • src/siwi 对应后端
    • App 是 Flask API 处理的部分
    • Bot 是处理请求、访问 Nebula Graph 的部分
  • src/siwi_frontend 是前端

希望大家在这个简陋的基础之上,多多探索,做出来更加成熟的聊天机器人,欢迎你来给我邮件、留言告诉我呀,这里:https://siwei.io/about 有我的联系方式。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
.
├── README.md
├── src
│   ├── siwi                        # Siwi-API Backend
│   │   ├── app                     # Web Server, take HTTP requests and calls Bot API
│   │   └── bot                     # Bot API
│   │       ├── actions             # Take Intent, Slots, Query Knowledge Graph here
│   │       ├── bot                 # Entrypoint of the Bot API
│   │       ├── classifier          # Symentic Parsing, Intent Matching, Slot Filling
│   │       └── test                # Example Data Source as equivalent/mocked module
│   └── siwi_frontend               # Browser End
│       ├── README.md
│       ├── package.json
│       └── src
│           ├── App.vue             # Listening to user and pass Questions to Siwi-API
│           └── main.js
└── wsgi.py

如果你很喜欢这样的小项目,欢迎来看看我之前的分享: 「从0-1:如何构建一个企业股权图谱系统?」哦。

💡:你知道吗,我其实借助于 Katacoda 已经为大家搭建了一个交互式体验 Siwi + Nebula 的部署的环境,如果您的网络条件够快(Katacoda服务器在国外),可以在这里点点鼠标就交互式体验它。

视频介绍

这个小项目里我们用到了好多开源的项目,非常感谢这些贡献者们的慷慨与无私,开源是不是很酷呢?

  • Nebula Graph 高性能、云原生的开源分布式图数据库

相关内容
